12장-MAC



Message Authentication Code (MAC)

🔹 목적

• 다음과 같은 공격을 방지:
  • 가장 공격(Masquerade): 위장한 발신자
  • 내용/순서/타이밍 변경(Content, sequence, timing modification)

🔹 기능

• MAC은 메시지와 비밀 키를 입력으로 받아 고정 길이 인증 태그를 생성.
• 이 태그로 메시지 무결성과 송신자 인증을 검증.

---

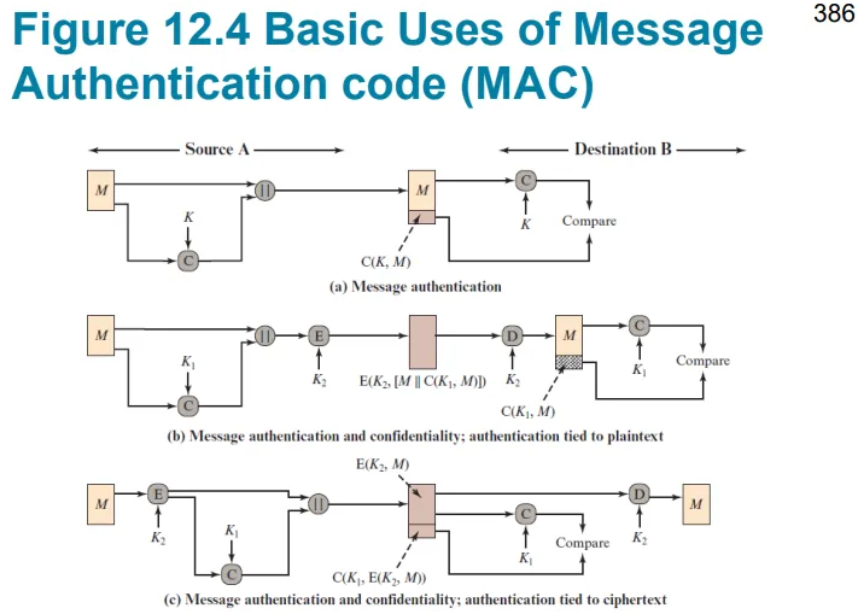

Figure 12.4 – MAC 사용 예시

🔹그림의 흐름과 각 요소 설명

• M: 전송하려는 원본 메시지
• K 또는 K₁, K₂: 공유 비밀 키 (MAC 생성과 검증에 사용)
• C: MAC 생성 함수 (Message Authentication Code)
• ||: 메시지와 MAC을 묶는 함수 또는 인터페이스
• E, D: 암호화(Encryption), 복호화(Decryption) 과정
• Compare: 수신자가 계산한 MAC과 전송된 MAC을 비교하는 과정

🔹각 시나리오 간단 정리

시나리오	설명
(a) 단순 MAC	- 메시지 M과 비밀 키 K로 MAC C를 생성 - M과 C를 전송 - 수신자는 K와 받은 M으로 MAC을 다시 계산해서 C와 비교 -> 메시지 무결성 확인
(b) MAC + 평문 전송	- 평문 M에 대해 MAC C 생성 - M과 C를 함께 암호화 (예: E_K(M || C)) - 수신자는 복호화한 뒤 MAC을 검증 -> 기밀성 + 무결성
(c) MAC + 암호문 전송	- M을 먼저 암호화해 C₁ = E_K(M) - 암호문 C₁에 대해 MAC C₂ = MAC_K(C₁) 생성 - C₁과 C₂ 전송 - 수신자는 C₁에 대해 MAC을 다시 계산해 C₂와 비교 -> 통과하면 복호화 진행



🔹추가 설명

• (a)는 MAC만으로 무결성 확인 가능하지만, 메시지 내용은 암호화하지 않음
• (b)는 무결성과 기밀성을 동시에 제공하려고 평문과 MAC을 같이 암호화
• (c)는 메시지를 먼저 암호화해서 기밀성 보장, 그 암호문에 MAC을 붙여 무결성 보장

---

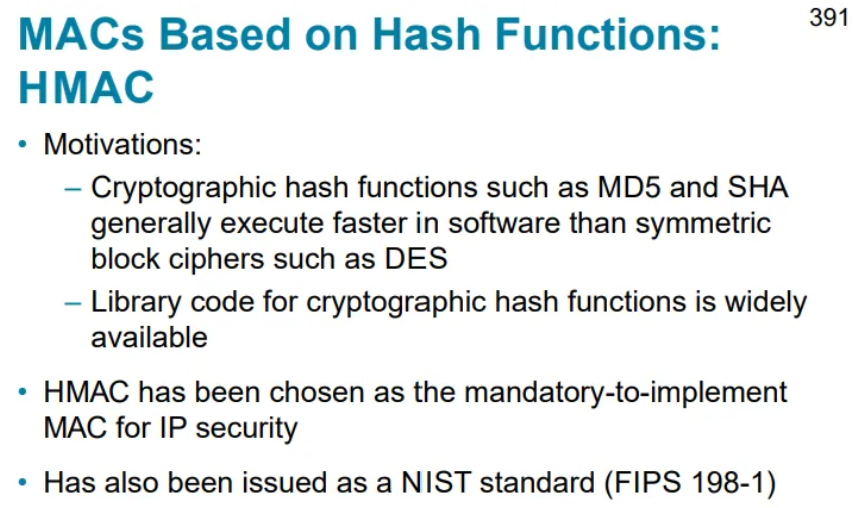

HMAC (Hash-based MAC)

🔹 동기

• MD5, SHA처럼 해시 기반 알고리즘은 블록 암호보다 빠르고 구현이 간편
• HMAC은 IP 보안에서 표준으로 채택됨 (FIPS 198-1)



HMAC의 구조

🔹 주요 요소

• ipad와 opad는 HMAC에서 사용하는 두 가지 고정된 바이트 값(0x36, 0x5C 반복)
• HMAC은 키 K를 해시 함수의 블록 크기에 맞게 조정한다

🔹 처리 절차 :

1. 키가 블록보다 길면 해시로 압축
2. ipad, opad와 키를 XOR해 준비
3. 내부 해시: H(K ⊕ ipad || 메시지)
4. 외부 해시: H(K ⊕ opad || 내부 해시 결과)
5. 최종 결과가 MAC

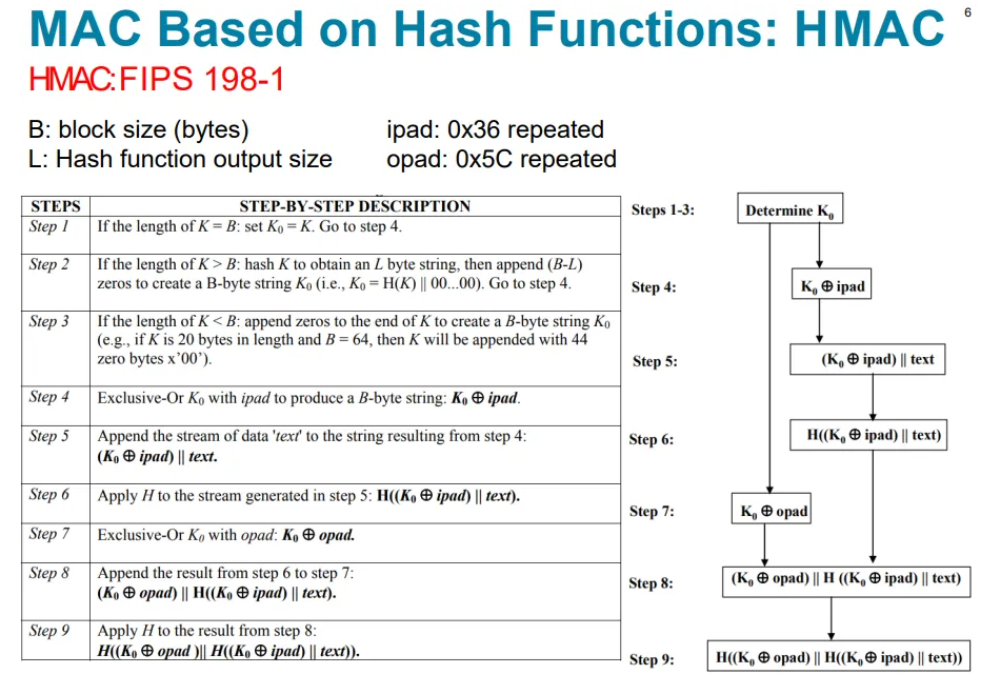

단계	설명 (표)	흐름도 (그림)
1~3	키 K를 블록 크기에 맞게 정리 (K0 생성)	Determine K0
4	K0와 ipad XOR	K0 ⊕ ipad
5	K0 ⊕ ipad 뒤에 메시지(text) 붙임	`(K0 ⊕ ipad)
6	내부 해시 함수 적용	`H((K0 ⊕ ipad)
7	K0와 opad XOR	K0 ⊕ opad
8	XOR 결과와 내부 해시 결과 결합	`(K0 ⊕ opad)
9	최종 해시 함수 적용 → HMAC 완성	`H((K0 ⊕ opad)



🔹 표준화 현황

• FIPS 198-1은 HMAC의 초기 표준.
• 현재는 NIST SP 800-224로 전환 중:
  • 최신 해시 함수 시리즈인 SHA-3 블록 크기 반영
  • 해시 출력 길이를 줄이는 트렁케이션(truncation) 같은 논의 포함

⇒ HMAC(K, M) = H( (K ⊕ opad) || H((K ⊕ ipad) || M) )

두 번 해시 + 패딩 처리로 안전성을 높임



✅ HMAC의 두 가지 패딩

구분	위치	역할	내용
1. 키 패딩 (외부)	Step 2~3	키 길이 맞추기	키 K를 블록 크기 B에 맞게 0으로 패딩 (짧을 경우)
2. 메시지 패딩 (내부)	Step 6, 9에서 H(...)	해시 보안 유지	SHA 등 해시 함수가 자동으로 수행하는 Merkle–Damgård 패딩 (1 + 0 + 길이)

---

DAA (FIPS PUB 113): DES 기반 데이터 인증 알고리즘

• DES 암호화를 기반으로 한 데이터 인증 알고리즘 흐름
• K: 비밀 키, D₁, D₂, ...는 데이터 블록
• 각 단계마다 이전 출력과 다음 데이터를 XOR하여 암호화
• 최종 DAC 값은 메시지 인증 코드로 사용됨

---

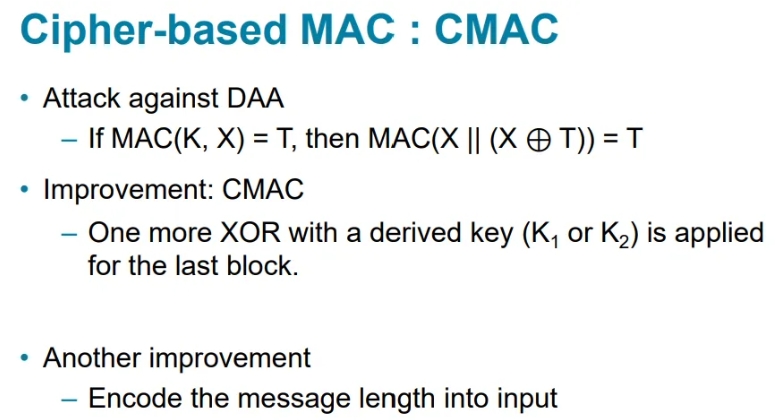

Cipher-based MAC: CMAC

🔹 기존 DAA(Data Authentication Algorithm)의 문제점

• 특정 방식으로 메시지 변조하면 MAC이 같게 나올 수 있음

🔹 CMAC 개선점

• 마지막 블록에 유도 키(K1, K2)를 XOR하여 보안 강화
• 메시지 길이를 입력에 포함하여 위조 방지 강화

🔹CMAC는 CBC-MAC의 한계를 보완한 강화 버전

• CMAC는 CBC-MAC을 기반으로 하지만 파생키를 사용해 보안성과 실용성을 강화한 표준 MAC 방식이다.
• CBC-MAC은 기본 구조, CMAC은 실제 실무에서 쓰기 안전하게 보완한 표준 구현이다.
• CCM (Counter with CBC-MAC) = CBC-MAC (무결성/인증) + CTR 모드 (기밀성/암호화)

---

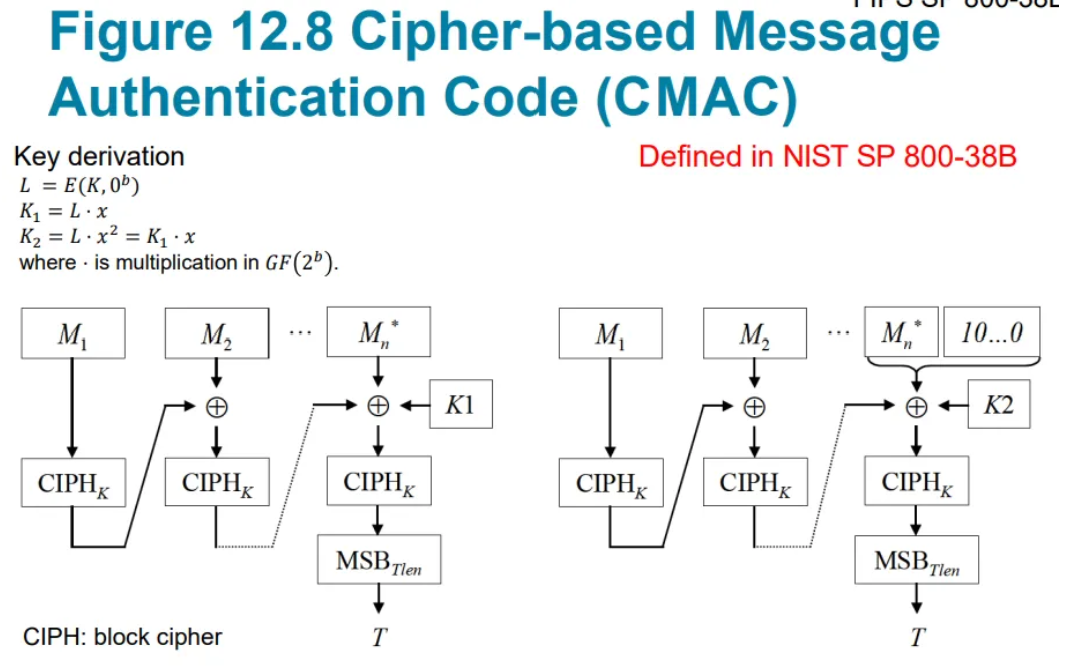

CMAC 구조 (Figure 12.8)

🔹 키 유도

• L = E(K, 0^b)를 기반으로 파생 키 K1, K2 생성

🔹 처리 방식

• 각 메시지 블록을 블록 암호(CIPHK)로 암호화
• 마지막 블록에는 K1 또는 K2를 XOR
• 최종 출력 블록에서 MSB 일부를 잘라서 인증 태그 T 생성

---

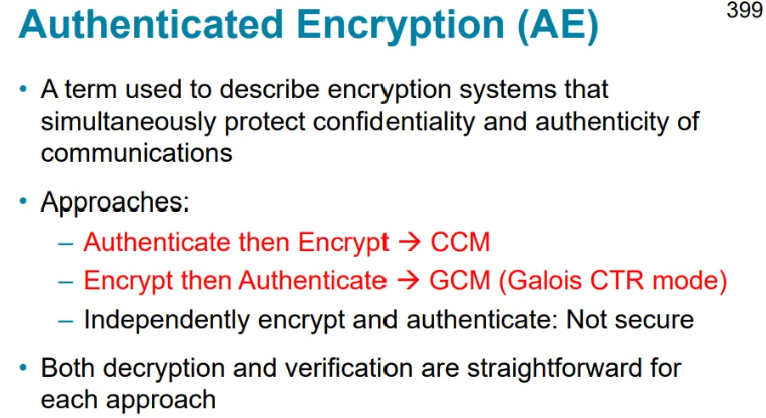

Authenticated Encryption (AE)

🔹 개념

• 기밀성(confidentiality)과 무결성(authenticity)을 동시에 보장하는 암호 시스템

🔹 대표 방식

1. Authenticate then Encrypt → 대표: CCM
2. Encrypt then Authenticate → 대표: GCM (Galois/Counter Mode)
3. Encrypt & Authenticate 별도로 → ❌ 안전하지 않음

⇒ 두 방식 모두 복호화와 검증이 간단함

---

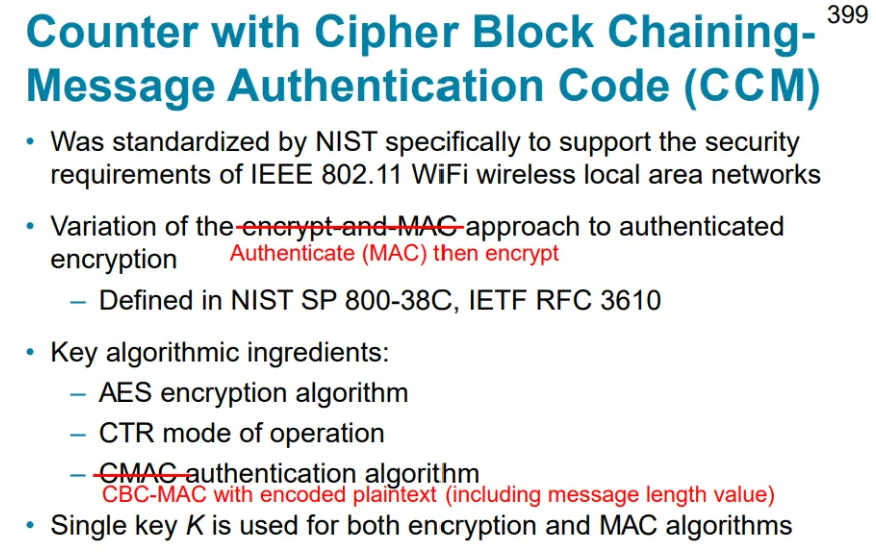

CCM (Counter with CBC-MAC)

🔹 정의

• AES + CTR 모드 + CBC-MAC를 조합한 인증된 암호화 방식
• WiFi 보안 (IEEE 802.11i)를 위해 표준화 (NIST SP 800-38C, RFC 3610)
• 키 K 하나로 암호화와 인증 모두 수행

🔹 구성 요소

• AES: 대칭키 암호
• CTR 모드: 기밀성 제공 (스트림 암호화처럼 동작)
• CBC-MAC: 메시지 인증을 위한 MAC

🔹 인증 과정

• CBC-MAC으로 암호화 전 평문에 대한 MAC 생성
• 이 MAC은 나중에 검증을 위해 같이 전송됨

🔹 암호화 과정

• CTR 모드로 평문을 암호화하여 기밀성 제공
• CBC-MAC은 메시지 길이도 인코딩하여 위조 방지 강화

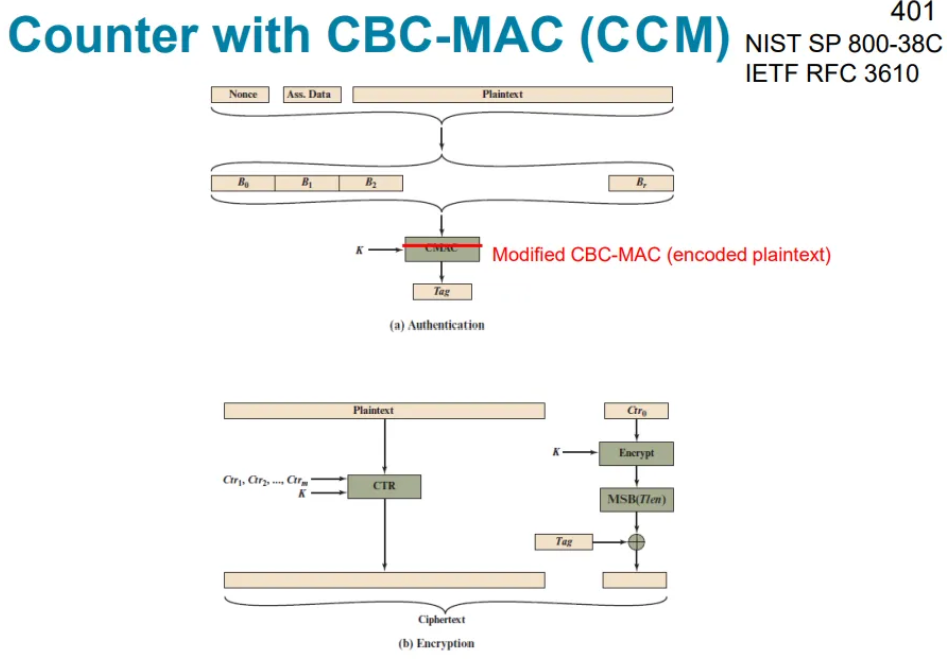

CCM 구조

🔹(a) 인증 (Authentication)

• 입력: 평문 M, 그 외 부가 정보 (nonce, 길이 등 포함)
• 처리:
  • CBC-MAC 방식으로 평문 M과 관련 길이 정보를 포함하여 처리
  • 결과: 태그 T (Message Authentication Code) 생성
  • 즉: T = CBC-MAC(M, 길이 등)

🔹(b) 암호화 (Encryption)

• CTR(카운터) 모드 사용:
  1. 평문 M을 CTR 모드로 암호화 -> 암호문 C 생성
     C = Encrypt_CTR(M)
  2. 위에서 생성한 태그 T도 CTR 모드로 암호화 -> T_enc
     T_enc = Encrypt_CTR(T)
• 결과적으로 전송: C || T_enc (암호문 + 암호화된 인증 태그)

🔹정리:

단계	입력	출력
인증	M, 길이 등	인증 태그 T
암호화	M -> CTR, T -> CTR	암호문 C, 암호화된 태그 T_enc



💡 중요 포인트:

• CBC-MAC은 메시지의 정합성을 보장하고, CTR은 메시지와 태그를 안전하게 암호화함

-> 이중 보안 효과: 기밀성 + 무결성 보장

---

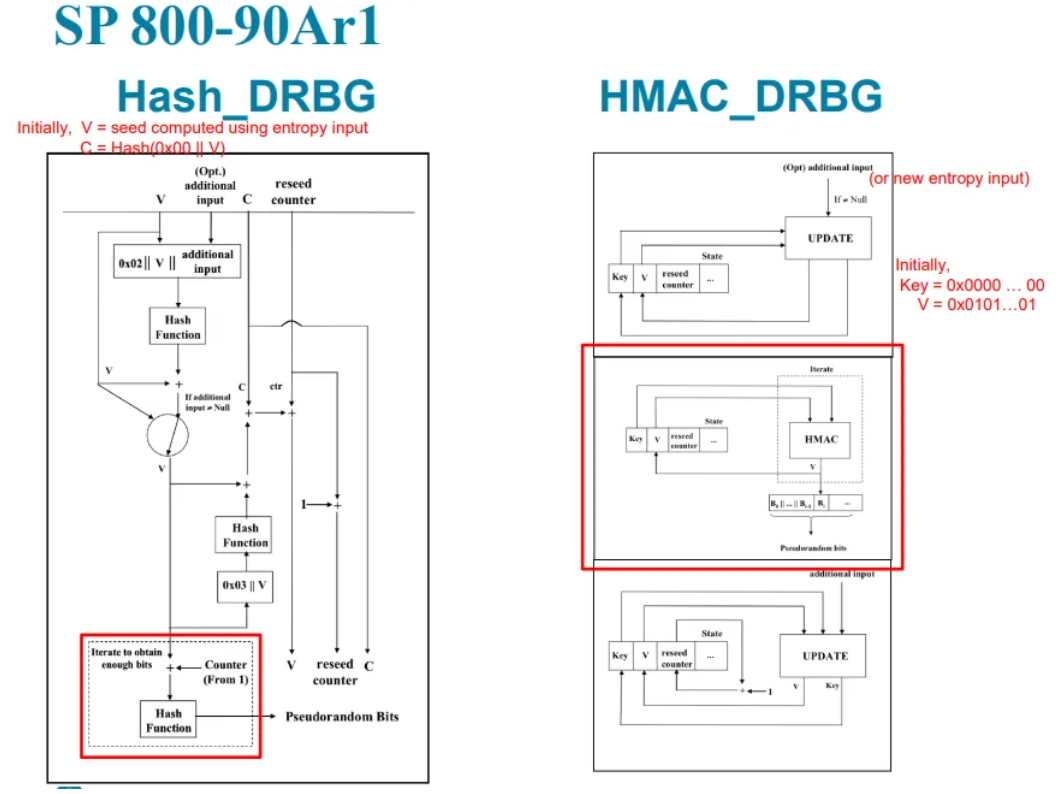

난수 생성기 DRBG – SP 800-90Ar1

🔹 DRBG = Deterministic Random Bit Generator



🔹 종류:

1. Hash_DRBG
   • 내부에 해시 함수 사용 (예: SHA-256)
   • 엔트로피 입력을 해시하여 초기값 V, 상수 C 설정
   • 반복적으로 해시하여 무작위 비트 스트림 생성
2. HMAC_DRBG
   • HMAC을 기반으로 동작
   • 키(K)와 상태값(V)를 설정하고
   • HMAC을 반복하여 무작위 비트 생성

🔹 공통 특징

• 입력 엔트로피가 적거나 고정되더라도 예측 불가능한 난수를 생성
• 업데이트 단계에서 내부 상태 갱신 → 안전성 유지

---

전체 요약: 인증, 암호화, 난수 생성

항목	설명
MAC (Message Authentication Code)	메시지와 비밀 키로부터 고정 길이의 인증값을 생성. 무결성과 송신자 인증 보장
┗ HMAC	해시 함수(MD5, SHA 등)를 기반으로 한 MAC. 구현이 간편하고 소프트웨어에서 빠름
┗ CMAC	블록 암호(DES, AES 등)를 기반으로 한 MAC. 보안 강화를 위해 K₁/K₂ 키 사용
AE (Authenticated Encryption)	인증과 암호화를 동시에 수행. 대표 방식: CCM, GCM
┗ CCM	AES-CTR + CBC-MAC 조합. 평문 인증 후 암호화. WiFi 등에서 사용
DRBG (Deterministic Random Bit Generator)	예측 불가능한 난수 생성기. PRNG로 사용됨
┗ Hash_DRBG	해시 함수 기반 DRBG (예: SHA-256)
┗ HMAC_DRBG	HMAC을 이용한 DRBG. 내부 상태 갱신 구조 포함
